ACCESORIOS NO ABOCINADOS DE ACERO

You have not viewed any products recently.

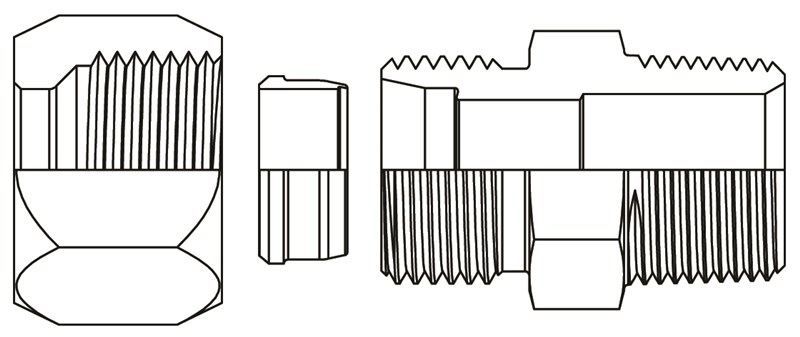

7000_AssemblyConstrucción

Los accesorios de la serie 7000 están formados por tres componentes principales: cuerpos, tuercas y casquillos.

Cuerpos: los cuerpos rectos se fabrican con acero en barra. Los accesorios con forma (codos, en T y cruces) se fabrican mediante forja. Los accesorios de la serie 7000 se fabrican con roscas para tuberías con sellado en seco NPTF y rectas SAE para facilitar la instalación.

Tuerca para tubos: las tuercas para tubos en tamaños de 1/4 in, 5/16 in, 3/8 in, 1/2 in, 5/8 in, 3/4 in y 1 in se perfilan en frío con acero 1010. Las tuercas para tubos en tamaños de 1 1/4 in, 1 1/2 in y 2 in se forjan en caliente con acero 1045.

Casquillos para tubos: los casquillos para tubos no abocinados se fabrican a partir de estirado en frío con acero 12L14 en barra y están disponibles en los estilo “A” y “B” SAE (consulte los gráficos de casquillos para tubos para conocer los estilos de casquillos “A” y “B”). Luego de la fabricación e inspección, los casquillos para tubo reciben un tratamiento con calor para darles la dureza necesaria.



PRECAUCIÓN:

Los casquillos de acero inoxidable se deben fijar previamente dentro del tubo durante la instalación.



Aplicaciones

Para uso en aplicaciones como las siguientes: maquinarias para construcción, maquinaria textil, máquinas herramientas, aplicaciones químicas, marinas y militares, y la mayoría de las demás aplicaciones hidráulicas de alta presión. Aplicaciones que utilizan tubos de pared gruesa donde el abocinamiento no es práctico.

PRECAUCIÓN:

Los accesorios no abocinados de acero de la serie 7000 NO SE RECOMIENDAN para uso en aplicaciones de instrumentación donde puede haber gases tóxicos y nocivos.

Valores de presión

Presión de operación de hasta 8000 PSI

PRECAUCIÓN: Las presiones de operación varían según el tamaño del tubo y del accesorio. (Para aplicaciones que utilicen presiones extremas de 5000 PSI o superiores o para aplicaciones con fluctuaciones de presiones extremas, comuníquese con World Wide Fittings).

Material

  • Acero: cuerpos forjados, 1045
  • Cuerpos rectos: 12L14, 1045
  • Tuercas perfiladas en frío, 1010
  • Tuerca de acero en barra, 12L14
  • Casquillos para accesorios no abocinados, 12L14
  • Acero inoxidable: cuerpos forjados, 316
  • Acero inoxidable: cuerpos rectos, 316
  • Acero inoxidable: tuercas de acero en barra, 316
  • Acero inoxidable: casquillos para accesorios no abocinados, 17-4PH

Enchapado

Cinc trivalente transparente Acabados de enchapado alternativos disponibles a pedido. Comuníquese con World Wide Fittings para obtener más información.

Rango de temperatura

Los accesorios de rosca rectas que se colocan a una temperatura de -30 ºF a +450 °F y que utilizan juntas tóricas para sellar se restringen al rango de temperatura del material empleado para fabricar la junta tórica.

Cómo hacer pedidos

Los tamaños de los tubos se miden en dieciseisavos de pulgada. Tamaños disponibles desde 1/8 in hasta 2 in. Cuando haga su pedido, primero deberá especificar la medida del extremo del tubo del accesorio y, luego, la medida del extremo de la rosca de tubería o rosca recta. Todos los accesorios en esta sección se solicitan como “ensambles” a menos que el cliente especifique lo contrario. (Comuníquese con World Wide Fittings si solicita accesorios como “cuerpos” o con configuraciones que no son estándar o que no aparecen en el catálogo).

Cumplimiento

La serie 7000 de accesorios cumple con la especificación SAE J514 y las especificaciones militares.

Instrucciones para el ensamble

Si utiliza una herramienta de preajuste, el casquillo para el accesorio no abocinado debe prefijarse y revisarse antes de realizar el ensamble final del accesorio. Todos los casquillos de acero inoxidable deben prefijarse antes de la instalación final.

  1. Corte el largo del tubo y, al mismo tiempo, asegúrese de que los extremos queden cuadrados. (Consulte la tabla de penetración del tubo cuando mida el largo del tubo). Retire cualquier rebaba o sustancia extraña que encuentre en el extremo del tubo y limpie completamente.
  2. Lubrique las roscas del cuerpo prefijado, la tuerca del tubo y el borde exterior de ambos extremos del casquillo del accesorio no abocinado.
  3. Deslice la tuerca del tubo y el casquillo del accesorio no abocinado por el tubo. Asegúrese de que el extremo abierto de la tuerca y el borde principal “mordido” del casquillo miren hacia el extremo del tubo.
  4. Inserte el tubo en el cuerpo prefijado hasta que llegue al fondo o al soporte de la herramienta. Mueva el casquillo del accesorio no abocinado y la tuerca del tubo hacia abajo hasta la herramienta de preajuste y ajuste la tuerca hasta la posición de ajuste manual.
  5. Utilice un marcador para trazar una línea de referencia en el tubo y en la tuerca del tubo. Mantenga el tubo firmemente en la herramienta de preajuste y utilice una llave, ajuste la tuerca de 1 a 3/4 de vuelta pasada la posición de ajuste manual. Retire la tuerca de la herramienta de preajuste e inspeccione el casquillo del accesorio no abocinado para asegurar una mordida de tubo adecuada. (Consulte ejemplos de gráficos para observar casquillos prefijados correcta e incorrectamente).
  6. Si el casquillo prefijado parece aceptable, inserte el tubo con el casquillo prefijado dentro del cuerpo del accesorio para su ensamblado. Ajuste la tuerca del tubo hasta la posición de ajuste manual. Luego utilice una llave para ajustar la tuerca hasta que sienta un incremento brusco del par de apriete. Cuando sienta el incremento brusco del par de apriete, gire la tuerca de 1/3 a 1/4 de vuelta más. El ensamble está listo para su uso. (Consulte la tabla de par de apriete de ensamble durante la instalación de los accesorios de la serie 7000 de la sección ensambles de extremos y roscas).

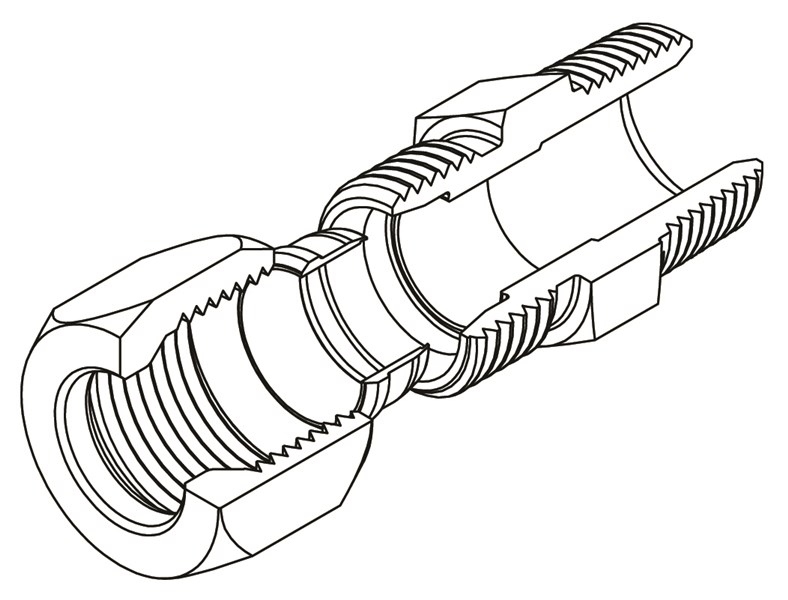

7000_Assembly_Isometric

____________________________________________________________

Ensamble incorrecto de tubo / casquillo

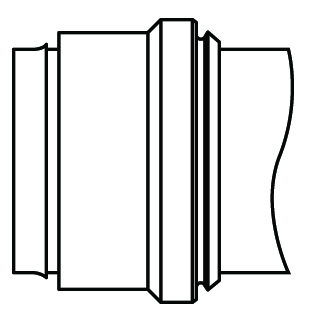

7000_Shallow_Bite

Mordisco superficial

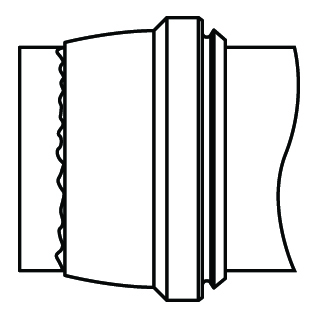

7000_Tube_Not_Bottomed_in_Fitting
Tubo no introducido hasta el fondo del accesorio

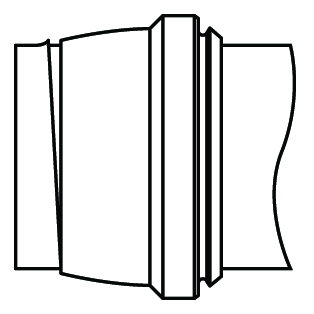

7000_Sleeve_Was_Cocked
Casquillo fue martillado

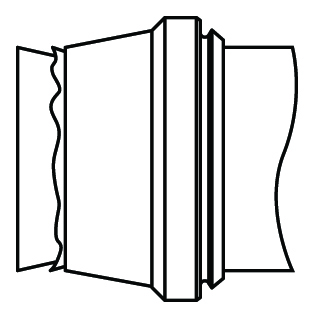

7000_Over_Set_Sleeve
Casquillo fijado en exceso

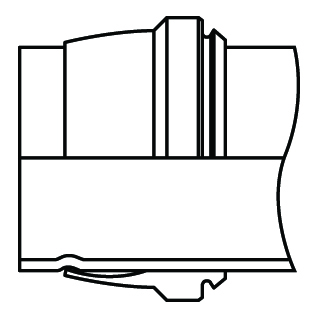

7000_No_Bite

Sin mordisco

____________________________________________________________

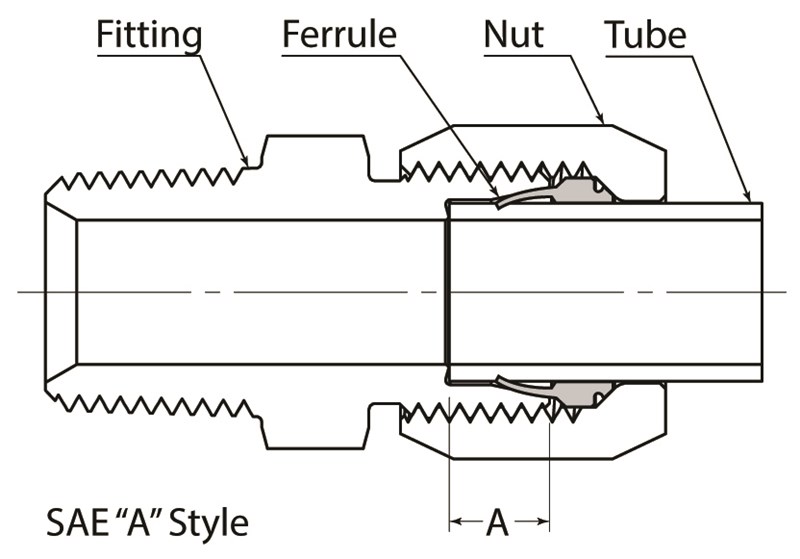

Style_A_assembly

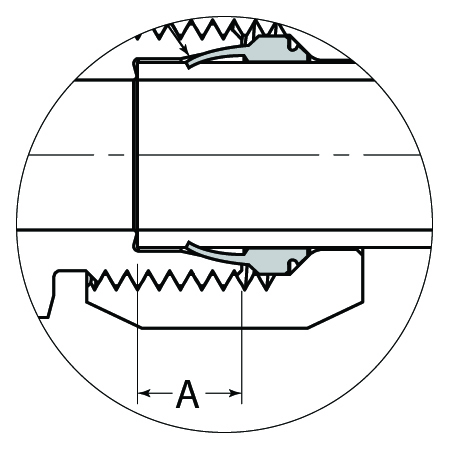

Style_A_assembly_closeup

El ejemplo anterior muestra un ensamble que utiliza el casquillo del accesorio no abocinado SAE estilo “A”. Cuando se ensambla correctamente, el ensamble de casquillo del accesorio no abocinado SAE estilo “A” presentará las siguientes características.

  1. Una hendidura leve alrededor del extremo del tubo que indica que el tubo se insertó completamente durante la instalación.
  2. Un borde de metal visible se habrá elevado de un 75 % al 100 % respecto al grosor del borde principal “mordido” del casquillo, y rodeará el tubo por completo. (Consulte la ilustración arriba).
  3. La parte media del casquillo detrás del borde principal posee una leve inclinación para proporcionar contacto con el cono interno del cuerpo del accesorio y formar una junta de cierre.
  4. El extremo trasero (cola) del casquillo estará en contacto firme con el diámetro exterior del tubo.

___________________________________________________________________

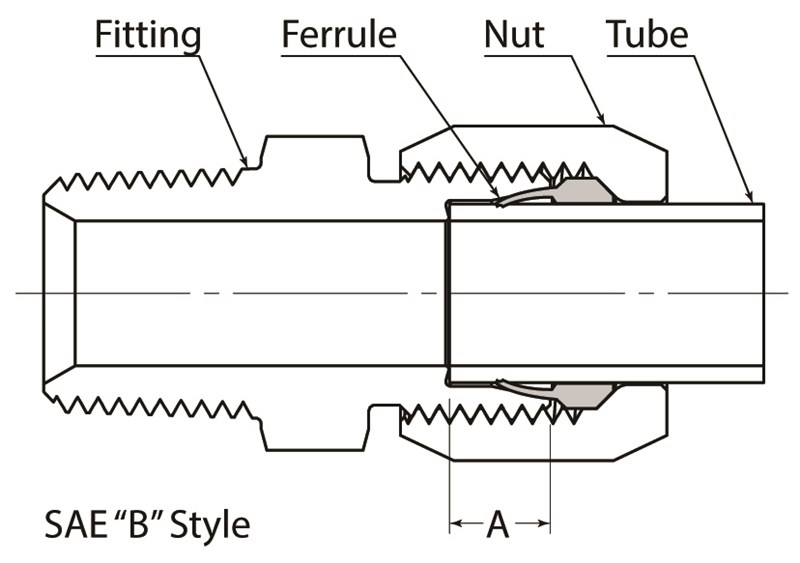

Style_B_assembly

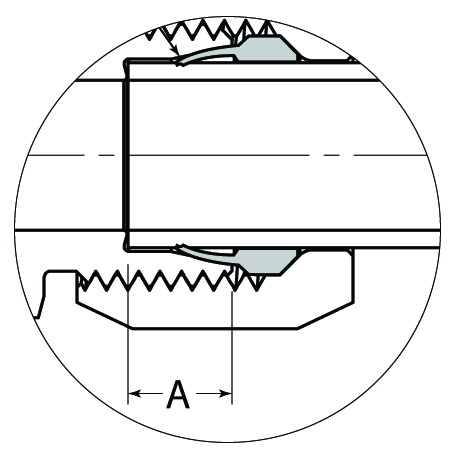

Style_B_assembly_closeup

El ejemplo anterior muestra un ensamble que utiliza el casquillo del accesorio no abocinado SAE estilo “B”. Cuando se ensambla correctamente, el ensamble del casquillo del accesorio no abocinado SAE estilo “B” presentará las siguientes características.

  1. Una hendidura leve alrededor del extremo del tubo que indica que el tubo se insertó completamente durante la instalación.
  2. Un borde de metal visible se habrá elevado de un 75 % al 100 % respecto al grosor del borde “mordido” del casquillo que se oculta debajo del extremo principal del casquillo. (Consulte la ilustración arriba).
  3. La parte media del casquillo detrás del borde principal posee una leve inclinación para proporcionar contacto con el cono interno del cuerpo del accesorio y formar una junta de cierre.
  4. El extremo trasero (cola) del casquillo estará en contacto firme con el diámetro exterior del tubo.

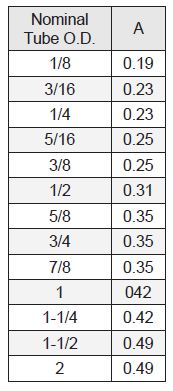

7000_series_nominal_OD_table
