Es imprescindible que los equipos que utilizan líneas de fluidos hidráulicos o neumáticos estén fabricados correctamente para lograr eficiencia, facilidad de ensamble y operaciones sin fugas. Tenga en cuenta los siguientes puntos al diseñar un sistema de fluido.
- Efectúe un enrutamiento adecuado de las líneas para evitar caídas de presión y excesiva tensión en las juntas.
- Conserve las juntas en un lugar accesible para facilitar la instalación y el futuro mantenimiento.
- Instale soportes para los tubos a fin de eliminar la tensión en las líneas de tubos y el ruido excesivo en el sistema.
Consulte los gráficos de las fabricaciones de líneas de fluido para ver ejemplos de enrutamientos correctos e incorrectos.

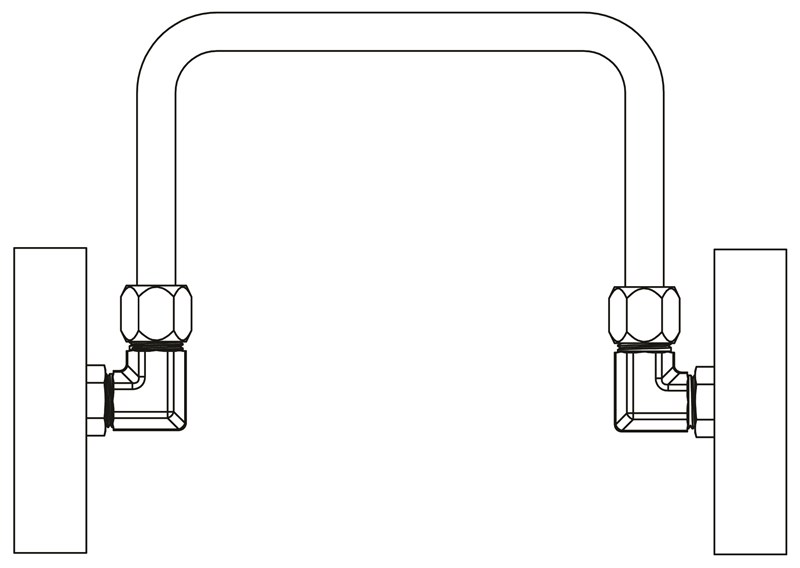

![Correct_routing_1](/assets/14/6/MainFCKEditorDimension/Correct_routing_1.jpg)
Enrutamiento correcto

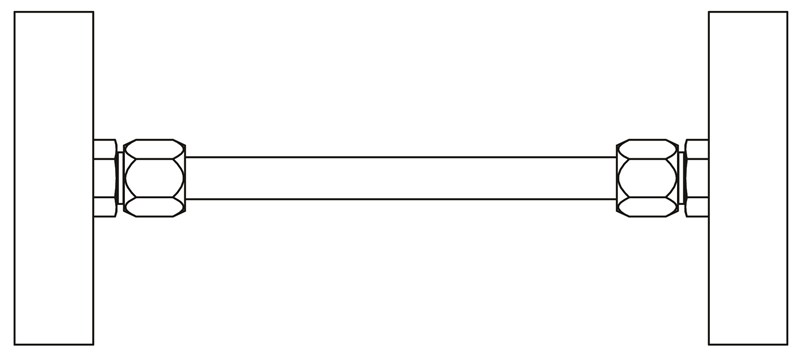

![Incorrect_routing_2](/assets/14/6/MainFCKEditorDimension/Incorrect_routing_2.jpg)
Enrutamiento incorrecto

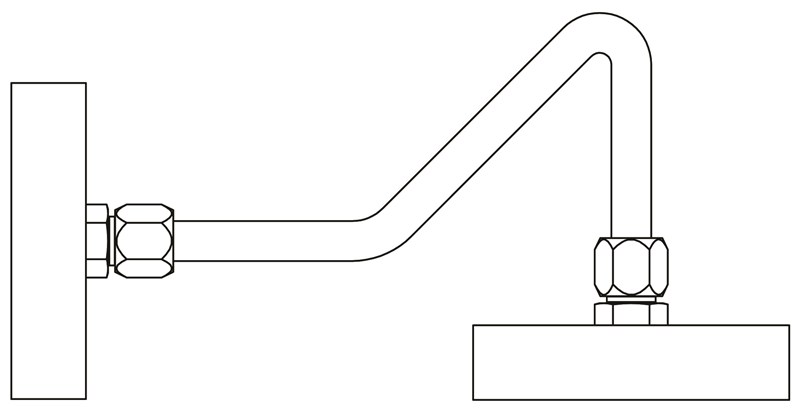

![Correct_routing_3](/assets/14/6/MainFCKEditorDimension/Correct_routing_3.jpg)
Enrutamiento correcto

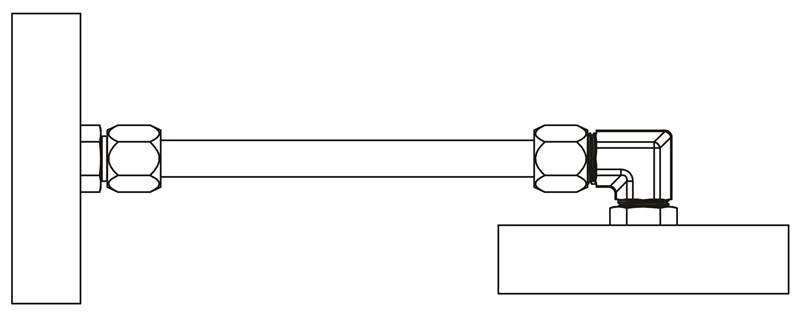

![Incorrect_routing_4](/assets/14/6/MainFCKEditorDimension/Incorrect_routing_4.jpg)
Enrutamiento incorrecto

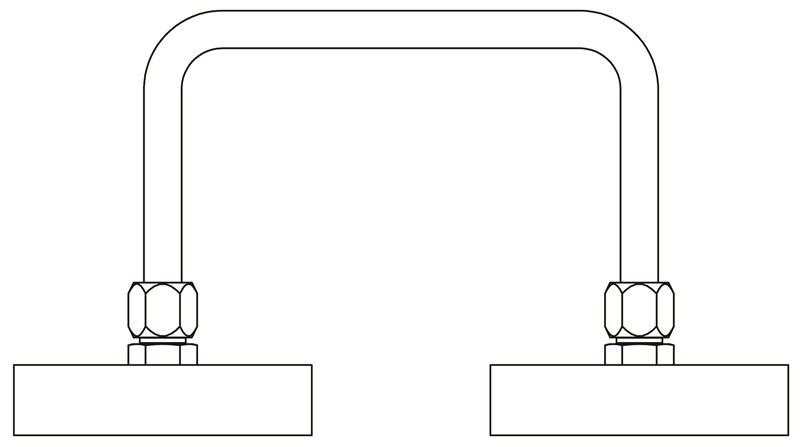

![Correct_routing_5](/assets/14/6/MainFCKEditorDimension/Correct_routing_5.jpg)
Enrutamiento correcto

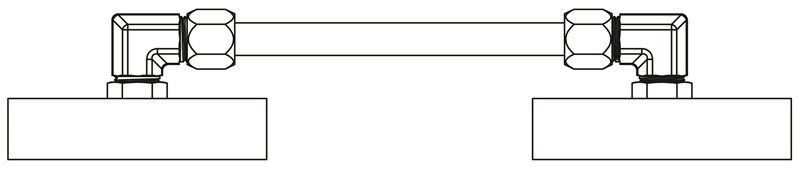

![Incorrect_routing_6](/assets/14/6/MainFCKEditorDimension/Incorrect_routing_6.jpg)
Enrutamiento incorrecto

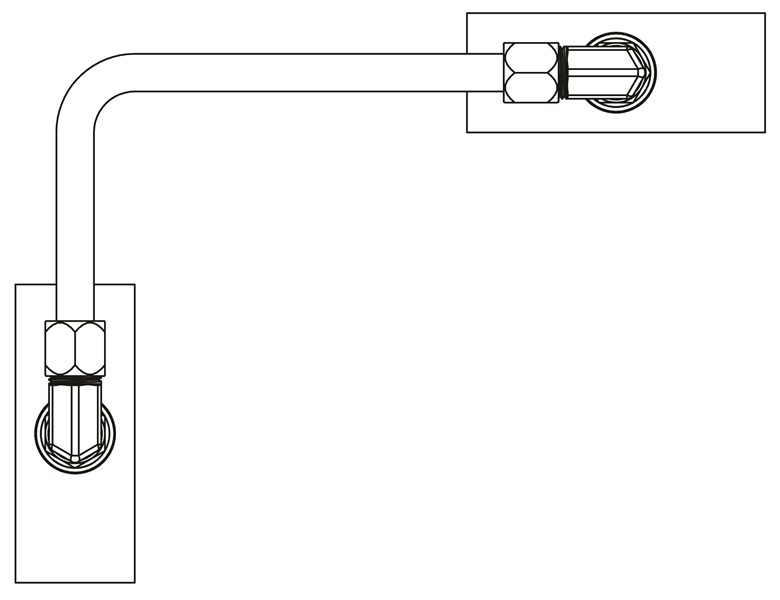

![Correct_routing_7](/assets/14/6/MainFCKEditorDimension/Correct_routing_7.jpg)
Enrutamiento correcto

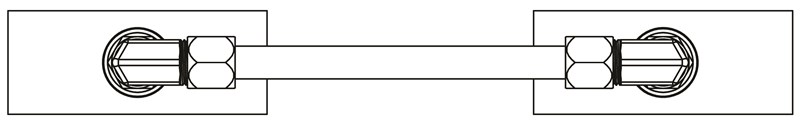

![Incorrect_routing_8](/assets/14/6/MainFCKEditorDimension/Incorrect_routing_8.jpg)
Enrutamiento incorrecto
