ACCESORIOS DE ACERO SELLADOS CON JUNTA TORICA

You have not viewed any products recently.






4000_Assembly

Construcción

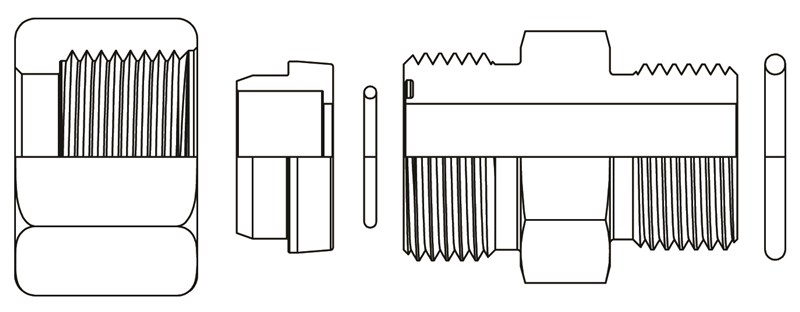

La serie 4000 de accesorios de acero sellados con junta tórica está formada por cuatro componentes principales: cuerpos, juntas tóricas, tuercas y casquillos.

Cuerpos: los cuerpos rectos se fabrican con acero en barra. Los accesorios con forma (codos, en T y cruces) se fabrican mediante forja.

Junta tórica: Buna-N, durómetro 90

Tuercas: las tuercas para tubos selladas con junta tórica en tamaños de 1/4 in, 3/8 in, 1/2 in, 3/4 in, 5/8 in y 1 in se perfilan en frío con acero 1010. Las tuercas para tubos selladas con junta tórica en tamaños de 1 1/4 in, 1 1/2 in y 2 in se forjan en caliente con acero 1045.

Casquillos: los casquillos sellados con junta tórica se fabrican con acero 12L14 en barra.

Aplicaciones

Para uso en la mayoría de las aplicaciones de alta presión. Aplicaciones que contienen choques mecánicos continuos.

Valores de presión

Presiones de operación de hasta 6000 PSI según el tamaño del tubo y del accesorio. (Para aplicaciones que utilicen presiones extremas de 5000 PSI o superiores, comuníquese con World Wide Fittings).

Material

Acero: 12L14, 1045.
Junta tórica: Buna-N, durómetro 90, Viton.

Enchapado

Cinc trivalente transparente

Rango de temperatura

De -30 °F a 275 °F (las juntas tóricas Viton están disponibles a pedido para aplicaciones de temperaturas elevadas. Comuníquese con World Wide Fittings para obtener más información).

Cómo hacer pedidos

Los tamaños de los tubos se miden en dieciseisavos de pulgada. Cuando haga su pedido, primero deberá especificar la medida del extremo del tubo del accesorio y, luego, la medida del extremo de la rosca de tubería o rosca recta. Todos los accesorios en esta sección se solicitan como “cuerpo solamente” a menos que el cliente especifique lo contrario. (Comuníquese con World Wide si desea solicitar accesorios como ensambles o configuraciones no estándar).

Cumplimiento

La serie 4000 de accesorios cumple con la especificación SAE J1453.

Instrucciones para el ensamble

  1. Mida el largo del tubo que deberá cortar. Al medirlo, asegúrese de dejar un espacio al final del tubo para el casquillo que se soldará en el extremo del tubo.
  2. Corte el largo del tubo y, al mismo tiempo, asegúrese de que los extremos queden cuadrados. Retire las rebabas o las sustancias extrañas de los extremos del tubo donde se llevará a cabo la soldadura.
  3. Sujete el tubo que se soldará con una prensa de tornillo y deslice la tuerca por el tubo con el extremo abierto de la tuerca en dirección al extremo del tubo. Aplique fundente en la parte exterior del extremo del tubo. Al aplicar fundente al extremo final de la tuerca, asegúrese de cubrir el diámetro exterior e interior y al anillo de soldadura.
  4. Deslice el casquillo por el anillo de soldadura hasta llegar al extremo del tubo y aplique calor uniformemente alrededor del casquillo y del extremo del tubo. A medida que el fundente alcance la temperatura de soldadura adecuada, se volverá transparente. Si se mantiene la temperatura de soldadura adecuada, el anillo de soldadura se derretirá y el casquillo se asentará en el extremo del tubo. Si el casquillo no se asienta en el tubo, aplique un poco de presión para fijarlo en el tubo.
  5. Una vez que el tubo se enfríe, retire el ensamble de la prensa de tornillo y revise la junta de soldadura. El material de soldadura debería haber formado un reborde continuo alrededor del tubo. Si observa huecos, es posible que la junta de soldadura no esté completa y que falle al ponerse en funcionamiento. Se recomienda volver a soldar para corregir el problema.
  6. Retire cualquier exceso de fundente o residuos del ensamble soldado.
  7. Coloque el cuerpo del accesorio sellado con junta tórica al equipo. Coloque los extremos del ensamble de tubería con los cuerpos de los accesorios. Observe detenidamente los extremos de los cuerpos de los accesorios para asegurarse de que el sellado de la junta tórica se encuentre en su lugar. Nivele la tuerca en cada extremo hasta el cuerpo del accesorio y ajuste hasta la posición de ajuste manual. Utilice una llave dinamométrica y ajuste la tuerca para tubo sellado al par de apriete correcto. (Consulte la tabla de par de apriete de ensamble durante la instalación de los accesorios de la serie 4000 de la sección ensambles de extremos y roscas).



______________________________________________________

4000_Assembly_4165_w-tube

4000_Assembly_4165_w-tube_section


4000_series_nominal_tube_od

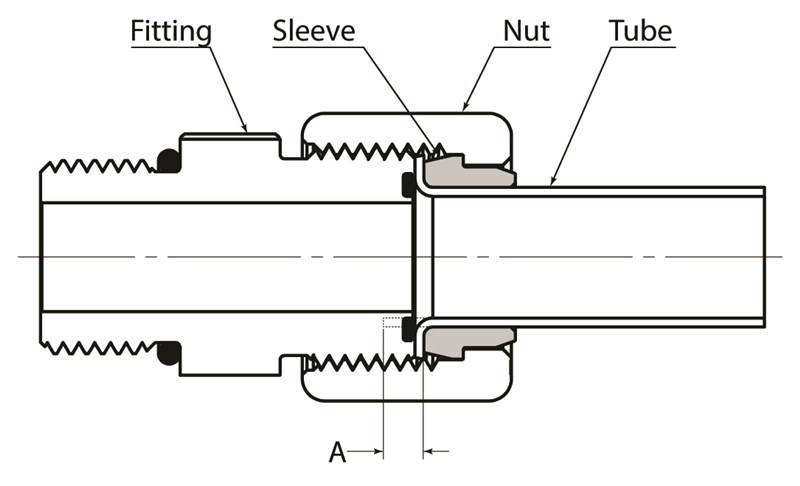

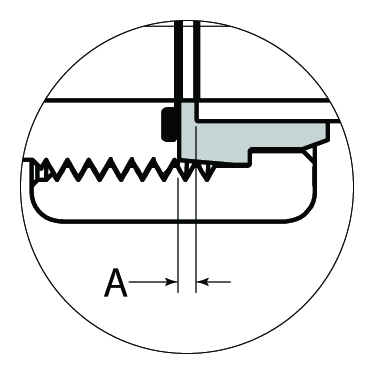

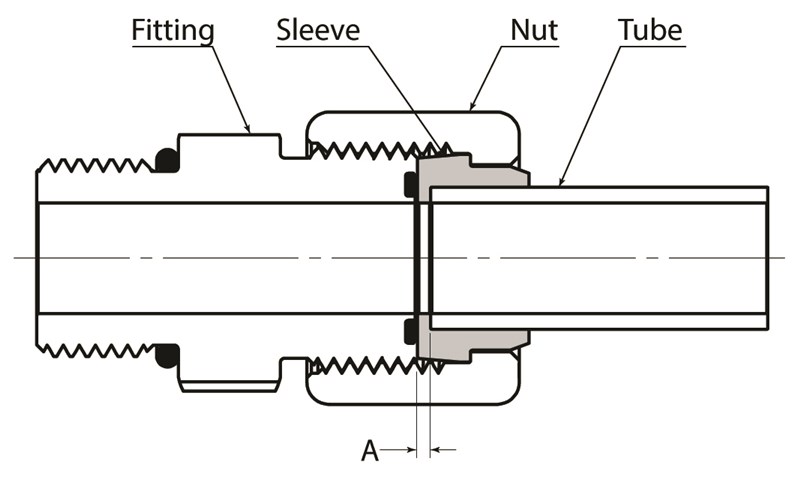

Ensamble correcto

4000_Assembly_w-tube_pf

4000_Assembly_w-tube_pf_section

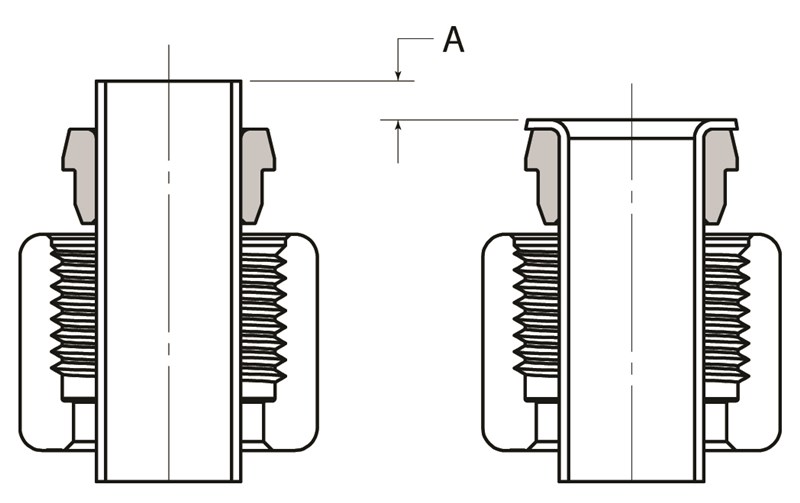

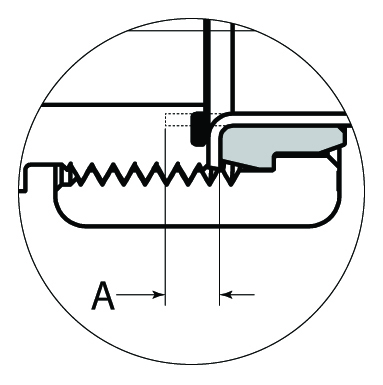

Largo de tubo permitido (Consulte el cuadro a continuación para largo de corte extra)



Ensamble incorrecto

4000_Underflanged_Assembly

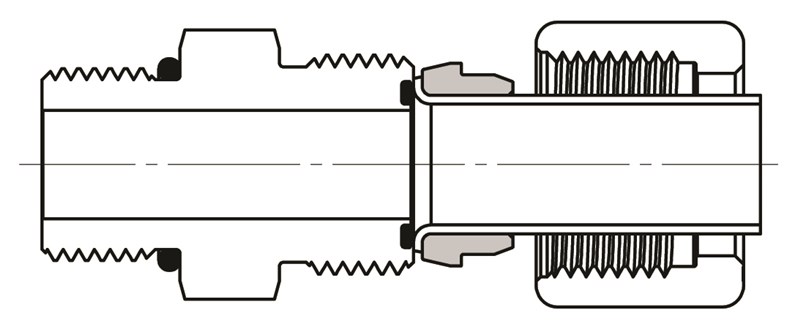

Ensamble de brida inferior

4000_Overflanged_Assembly

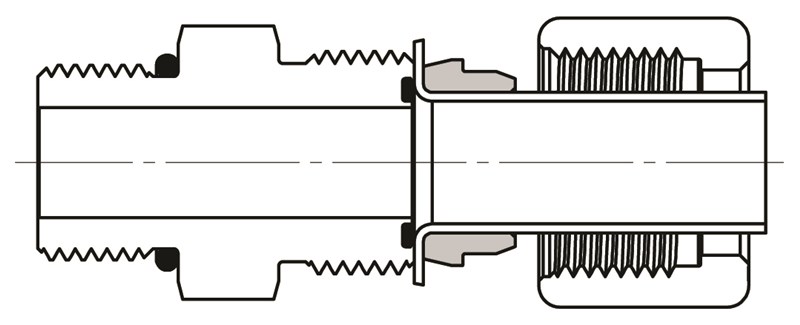

Ensamble de brida superior
_____________________________________________________________

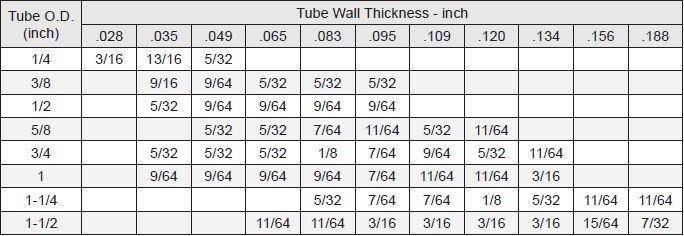

Extra tube cut-off length guide for inch tube

4000_extra_cut_of_length_pf


4000_series_cut-off_length_guide_for_inch_tube
