鋼質管路接頭

You have not viewed any products recently.

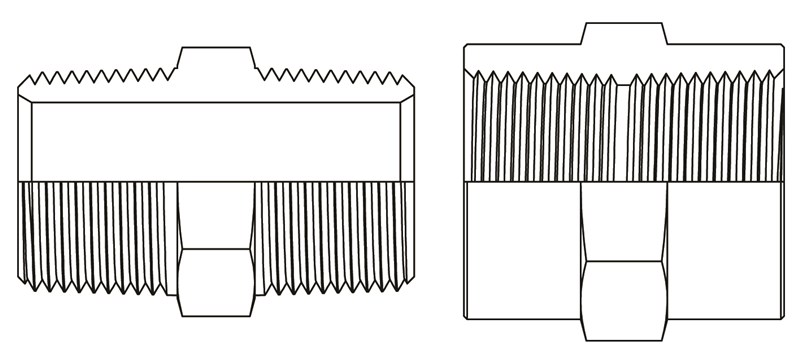

3000_Assembly

構造

直管接頭是以冷拉棒料加工製造。 造型接頭(彎頭、三通和四通)是以鍛造方式製成。 3000 系列管路接頭機械加工時,採用 NPTF 螺紋以提供更大的夾持能力和耐洩漏性。

應用

用於潤滑、儀表、和大部分高壓液壓系統。

額定壓力

操作壓力可達 5000 PSI – 操作壓力會因抽製管及接頭尺寸而有所不同。 (對於在 5000 PSI 或更高的極端壓力下使用的應用,請聯絡 World Wide Fittings。)

材料

鋼 – 12L14、1045
不銹鋼 – 316 型



電鍍

亮面三價鋅
絕緣

訂購方式

3000 系列管路接頭的尺寸有 1/8" 至 2" 可以選購(關於可選的具體形狀和大小,請聯絡 World Wide Fittings。)

符合規範

3000 系列接頭符合 SAE J514 規範。
3000 系列組件

組裝說明

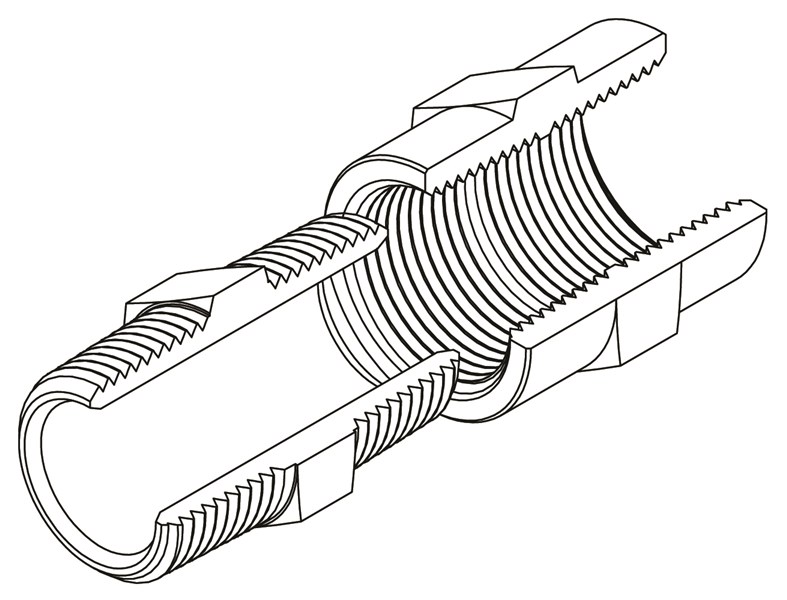

3000_Assembly_Isometric

無油密封螺紋:

  1. 檢查公和母螺紋的潔淨度。
  2. 些微潤滑公和母螺紋。
  3. 在手可擰緊的位置後,再使用扳手轉動接頭約 2~2 1/2 圈。 (可施加螺紋密封劑以增加保護,防止洩漏。)

SAE「O」形環螺紋:

  1. 檢查公和母 SAE 直螺紋潔淨度。
  2. 安裝接頭前,應潤滑液壓「O」形環以避免在安裝時「O」形環受到破壞。 將接頭安裝到手可擰緊的位置。
  3. 使用扳手以適當的扭矩值擰緊接頭。
