ACCESORIOS DE TUBERIA DE ACERO

You have not viewed any products recently.

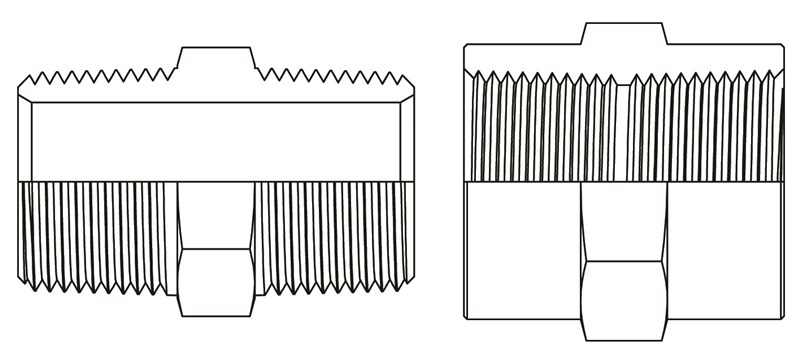

3000_Assembly

Construcción

Los accesorios de tubería rectos se fabrican por estirado en frío con acero en barra. Los accesorios con forma (codos, en T y cruces) se fabrican mediante forja. La serie 3000 de accesorios de tubería se fabrica con roscas NPTF para lograr una mayor fuerza de sujeción y resistencia a fugas.

Aplicaciones

Para lubricación, instrumentación y la mayoría de sistemas hidráulicos de alta presión.

Valores de presión

Presiones de operación de hasta 5000 PSI: las presiones de operación varían según el tamaño del tubo y del accesorio. (Para aplicaciones que utilicen presiones extremas de 5000 PSI o superiores, comuníquese con World Wide Fittings).

Material

Acero: 12L14, 1045
Acero inoxidable: tipo 316

Enchapado

Cinc trivalente transparente
Pasivado

Cómo hacer pedidos

La serie 3000 de accesorios de tubería está disponible en tamaños de 1/8 in a 2 in (Comuníquese con World Wide Fittings para consultar sobre la disponibilidad de formas y tamaños específicos).

Cumplimiento

La serie 3000 de accesorios cumple con la especificación SAE J514.
Ensamble serie 3000

Instrucciones para el ensamble

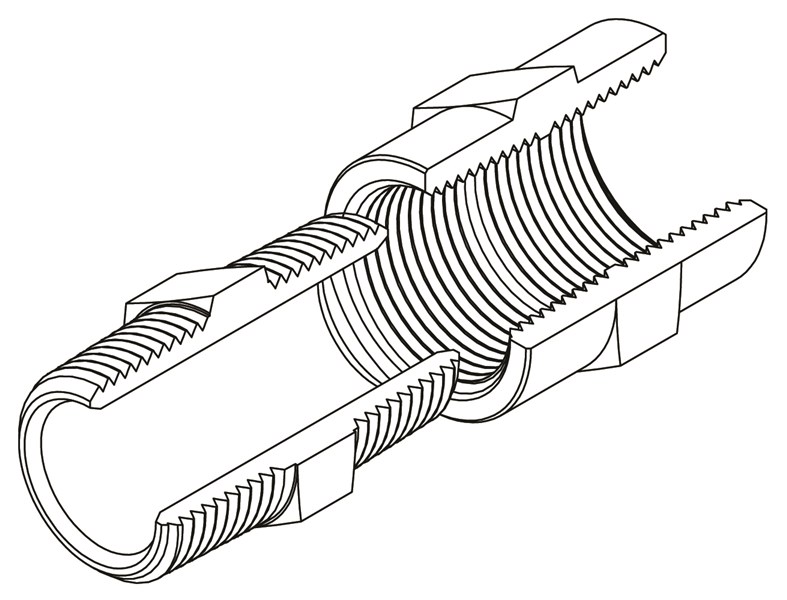

3000_Assembly_Isometric

Roscas con sellado en seco:

  1. Verifique que las roscas hembra y macho estén limpias.
  2. Lubrique ligeramente los roscas macho y hembra.
  3. Utilice una llave para girar el accesorio de 2 a 2 1/2 vueltas pasada la posición de ajuste manual. (Puede aplicarse sellador para roscas para una mayor protección contra fugas).

Roscas con junta tórica SAE:

  1. Verifique que las roscas rectas SAE hembra y macho estén limpias.
  2. Lubrique la junta tórica hidráulica antes de instalar el accesorio para prevenir posibles daños durante la instalación. Instale el accesorio hasta la posición de ajuste manual.
  3. Utilice una llave para ajustar el accesorio al valor de par de apriete correcto.
