ACCESORIOS ABOCINADOS DE ACERO DE 37 GRADOS (JIC)

You have not viewed any products recently.

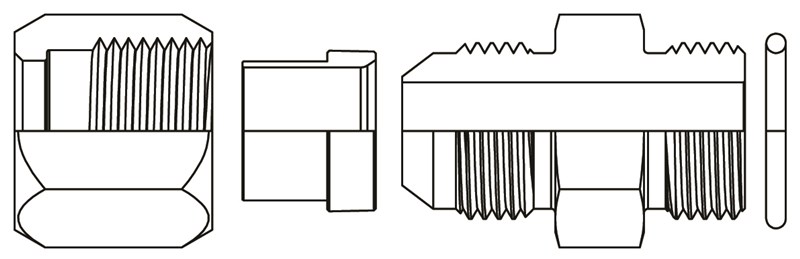

5000_Assembly

Construcción

Los accesorios de la serie 5000 están formados por tres componentes principales: cuerpos, tuercas y casquillos.

Cuerpos: los cuerpos rectos se fabrican con acero en barra. Los accesorios con forma (codos, en T y cruces) se fabrican mediante forja.

Tuercas para tubos: las tuercas para tubos selladas con junta tórica en tamaños de 1/4 in, 3/8 in, 1/2 in, 5/8 in, 3/4 in y 1 in se perfilan en frío con acero 1010. Las tuercas para tubos en tamaños de 1/8 in,
3/16 in, 5/16 in, 7/8 in, 1 1/4 in, 1 1/2 in y 2 in se forjan en caliente con acero 1045.

Casquillos para tubos: los casquillos para los accesorios de la serie 5000 se
fabrican con acero 12L14 en barra.

Aplicaciones

Para uso con máquinas herramientas, maquinaria agrícola y equipos de excavación, instrumentación, sistemas de procesamiento de productos químicos y la mayoría de las demás aplicaciones hidráulicas de alta presión.

Valores de presión

Presiones de operación de hasta 5000 PSI. Las presiones de operación varían según el tamaño del tubo y del accesorio. (Para aplicaciones que utilicen presiones extremas de 5000 PSI o superiores, comuníquese con World Wide Fittings).

Material

Acero: acero en barra 12L14, 1045 perfilado en frío 1010

Acero inoxidable: tipo 316

Enchapado

Cinc trivalente transparente
Pasivado

Cómo hacer pedidos

Los tamaños de los tubos se miden en dieciseisavos de pulgada. Tamaños disponibles desde 1/8 in hasta 2 in. Cuando haga su pedido, primero deberá especificar la medida del extremo del tubo del accesorio y, luego, la medida del extremo de la rosca de tubería o rosca recta. Todos los accesorios en esta sección se solicitan como “cuerpo solamente” a menos que el cliente especifique lo contrario. (Comuníquese con World Wide Fittings para conocer los detalles si desea adquirir accesorios previamente ensamblados con tuercas y casquillos).

Cumplimiento

Los accesorios de la serie 5000 cumplen con la especificación SAE J514 y las especificaciones militares.



Instrucciones para el ensamble y video

  1. Corte el largo del tubo y, al mismo tiempo, asegúrese de que los extremos queden cuadrados. Retire las rebabas de los extremos del tubo y limpie completamente.
  2. Deslice la tuerca por el tubo y, al mismo tiempo, asegúrese de que el extremo abierto de la tuerca mire hacia el extremo del tubo. Luego deslice el casquillo por el tubo; asegúrese de que el asiento del casquillo mire hacia el extremo del tubo.
  3. Utilice una herramienta de abocinamiento de 37 grados para abocinar el extremo del tubo. Revise los extremos abocinados en caso de que existan dimensiones que no sean tolerables y causen abocinamiento excesivo o escaso y un adelgazamiento excesivo de la pared, lo cual puede interferir en la operación y la calidad del accesorio ensamblado. (Consulte los gráficos de abocinamiento de tubos para encontrar ejemplos de abocinamiento excesivo o escaso).
  4. Tire del casquillo hacia el extremo abocinado y luego tire de la tuerca hacia arriba y sobre el casquillo y el extremo abocinado.
  5. Lubrique las roscas, las tuercas y el cuerpo del accesorio, ponga en línea los extremos abocinados contra la parte frontal del accesorio y ensamble hasta la posición de ajuste manual.
  6. Utilice una llave, ajuste el ensamble hasta que la tuerca quede ajustada; luego ajuste la tuerca de una a dos vueltas más. (Consulte la tabla de par de apriete de ensamble durante la instalación de los accesorios de la serie 5000 de la sección ensambles de extremos y roscas).

Ensamble correcto

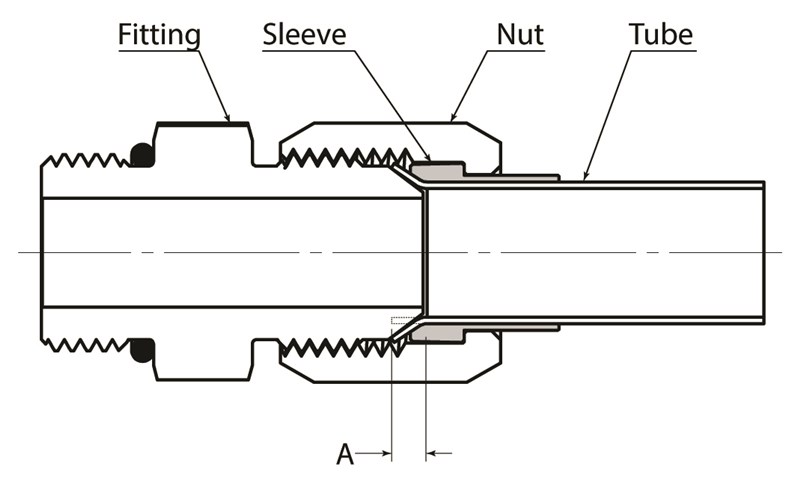

5000_Assembly_Instructions_complete

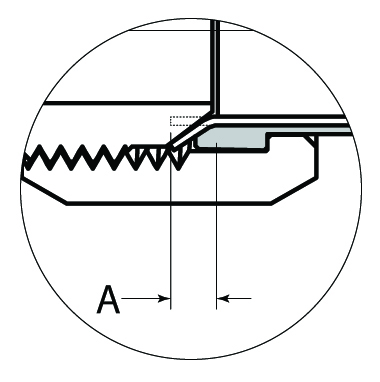

5000_Assembly_Instructions_section

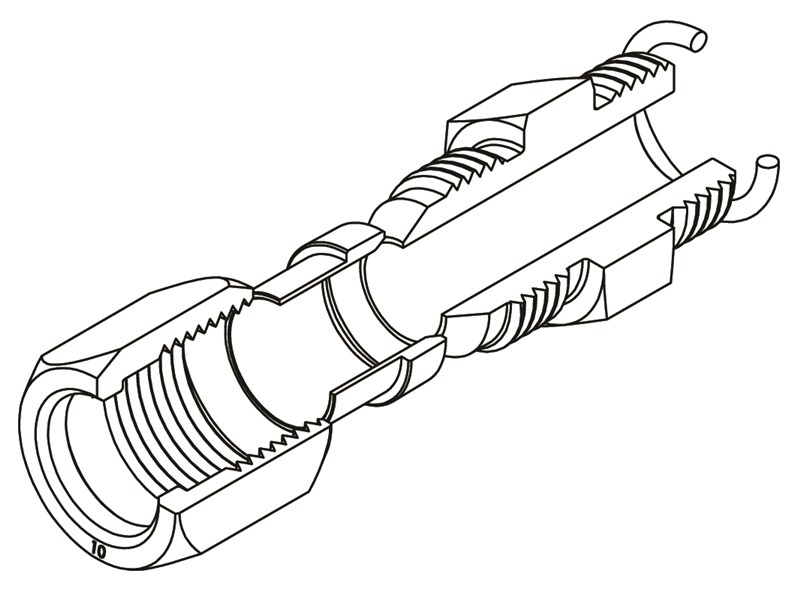

5000_Assembly_Isometric

Ensamble incorrecto

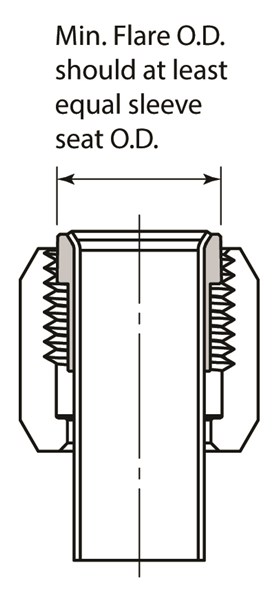

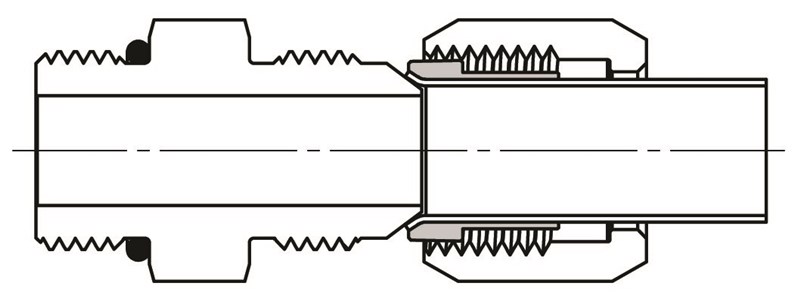

5000_Assembly_Instructions_Under_Flared

El abocinamiento escaso reduce el área de contacto y causa el colapso de la parte frontal y fugas; en casos extremos, el tubo se cae a causa de la presión.

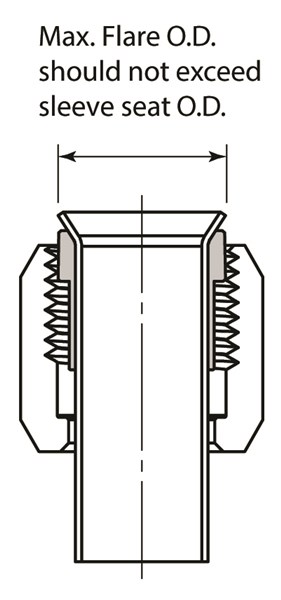

5000_Assembly_Instructions_Over_Flared

El abocinamiento excesivo causa interferencia entre la rosca y la tuerca, lo cual impide el ensamble por completo o da la falsa sensación de que las juntas están ajustadas de tal manera que pueden causar una fuga.

5000_UnderFlare5000_OverFlare

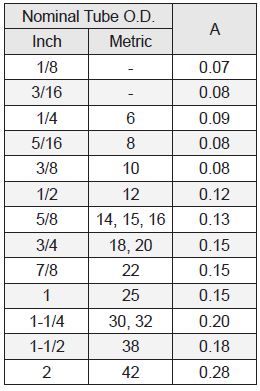

5000_series_nominal_tube_od
